Cluster de LED

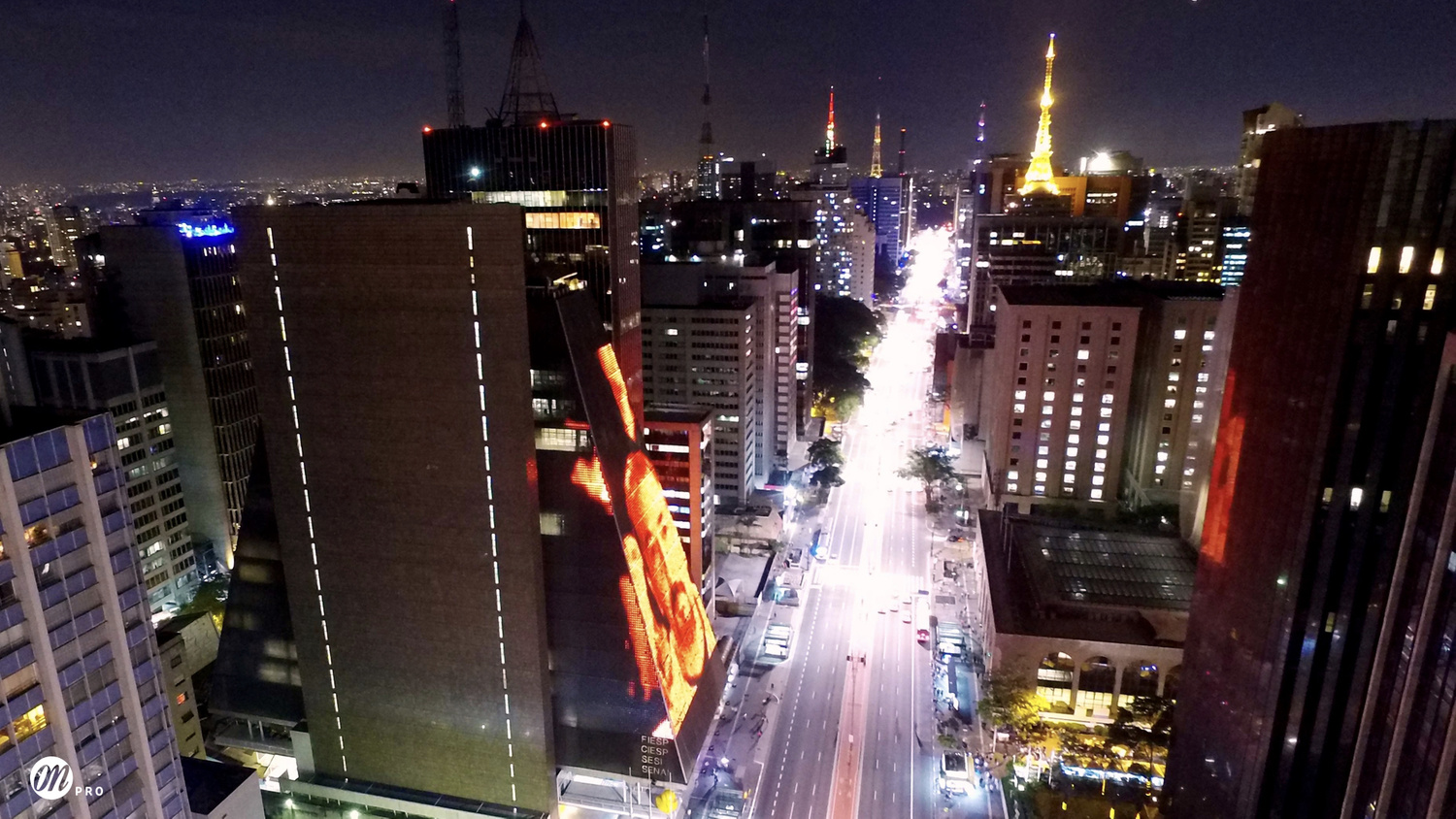

O exemplo mais célebre de seu uso é a Galeria Digital Sesi, nada menos do que a fachada do prédio da FIESP na Avenida Paulista em São Paulo.
O cluster é uma unidade luminosa de LED composta por 4 LEDs: 2 vermelhos, 1 verde e 1 azul, de alto brilho. Cada cluster se comporta como um pixel - um ponto, formando uma tela em qualquer formato, tamanho ou superfície; como uma fachada de prédio, um revestimento cenográfico ou uma instalação audiovisual específica, como uma árvore de Natal.
Produto ecologicamente responsável: baixo consumo de energia (0,6W/unidade), sem nenhuma geração de resíduo e reutilizável.
Resistente à água, pó sólido, choques e variações de temperatura (IP65)
Especificações técnicas
dot pitch variável de 80mm a 500mm (sob consulta)LED/cluster 4 LEDs (2R1G1B)
intensidade luminosa 4,5 cd/cluster
peso do cluster (sem cabo de aço, com cabos de sinal de 58cm) 85g
angulos de fixação 90° ou 60° (ângulo central da luz em relação ao cabo de fixação)
angulo de visão vertical 100°
angulo de visão horizontal 160°
consumo (em branco total) 375mW/Cluster
tensão de trabalho no cluster 5V
corrente 75mA/Cluster
cores (mínimo) 4,3 bilhões
tempo de vida dos LEDs 100.000h (mínimo)
temperatura de operação -20°C a 55°C
w/m² (dot pitch 100mm) 37,5W/m²
entrada de sinal DVI (possível entrar com qualquer formato com conversores)
capacidade de controle de 1 control box 4608 Clusters (128x36)
sistema de fixação Cabos de aço 5/32’ ou 4mm plastificado (par) ou parafusado pela frente em furos de 34mm em chapa de até 4mm de espessura
memória para conteúdo 256Mb (mínimo)
fonte de alimentação 85-260VAC
Dimensões do cluster com suporte para cabo de aço:
largura 54 mm
altura 46 mm
profundidade (com lente e vedação) 76 mm
comprimento 53 mm (com lente completamente assentada)
sistema de fixação Cabos de aço 5/32’ ou 4mm plastificado (par) ou parafusado pela frente em furos de 34mm em chapa de até 4mm de espessura
memória para conteúdo 256Mb (mínimo)
fonte de alimentação 85-260VAC
Dimensões do cluster com suporte para cabo de aço:
largura 54 mmaltura 46 mm
profundidade (com lente e vedação) 76 mm
Dimensões sem vedação e sem suporte para cabo de aço:
diâmetro 43 mmcomprimento 53 mm (com lente completamente assentada)
